Prijsvraag automatisatie garagepoort



A/ Overzicht over de verschillende types garagepoorten

 Sectionaal-garagepoort              Kantelpoort buiten de gevel kantelend

  Kantelpoort binnen gevel blijvend Dubbel opendraaiende draaideur



B/ Overzicht van de verschillende fabrikanten/merken





C/ Overzicht van de verschillende toebehoren

Automatisaties kunnen naar wens voorzien worden van oa. extra handzenders, een codeklavier, sleutelschakelaar, vingerscan, muurzenders (voor binnenzijde), automatische sluiting, optische beveiliging, waarschuwingslicht, geel knipperlicht, voorrangsverlichting (rood/groen), geluidssignaal tijdens poort in beweging, enz..een overzicht vindt u terug bij de verschillende fabrikanten.











BERNER (Made in Germany)

Duits fabrikant - www.berner-torantriebe.de, gevestigd in Rottenburg (Zuid-Duitsland regio Stuttgart) en al meer dan 50 jaar fabrikant van poortopeners, een gevestigde waarde en behoren bij de top wat betreft poortopeners. Zij ontwikkelen doorlopend toekomst gerichte aandrijfconcepten en eersteklas producten en beschikken over een aantal unieke patenten die hun zo uitzonderlijk maken.

A/ Garagedeuraandrijvingen voor kantelpoorten, sectionaal-poorten, dubbele draaideuren, schuifpoorten enz.

A1a/ Berner GA101 - 500 N - poort max. 7 m² - Snelheid ca 14 cm/sec

A1b/ Berner GA101 Accu Solar op zonenergie - 400 N - poort max. 7 m² - Snelheid ca 13 cm/sec
  met zonnepaneel 530x330mm, kabel 10 m, geleverd met Berner-accu-modus.
De ideale oplossing voor garages zonder netaansluiting, eenvoudig te monteren en bedienen. De Berner accu levert maximaal 40 dagen de stroombron.Hij kan probleemloos via een netadaptor in het stopcontact worden opgeladen of laadt via een solarpaneel bij door lichtenergie. Hij is geschikt voor deurafmetingen tot maximaal 7 m² en beschikt over een maximale trek- en drukkracht van 400 N

A1c/ Berner GA103 - 600 N - poort max. 9 m² - Snelheid ca 14 cm/sec
De gunstig geprijsde en GA103 is het instapmodel onder de Berner-aandrijvingen. Hij is bijzonder betrouwbaar, robuust en heeft een lange levensduur, is geschikt voor deurafmetingen tot maximaal 7 m² en heeft een maximale trek- en drukkracht van 600 N.

Profiteer bij de hele serie van de gepatenteerde Berner inbraakbeveiliging, van de intelligente en gevoelige hindernisherkenning en nuttige functies, zoals de Soft-Start en Soft-Stop of het automatisch sluiten – veiligheid en comfort staan bij ons op de eerste plaats.

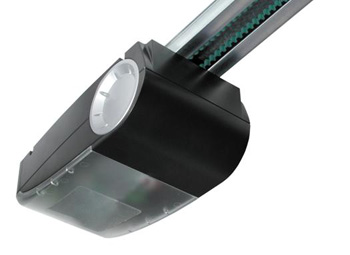

A2a/ Berner GA201 - 600 N - poort max. 10 m² - Snelheid ca. 22 cm/sec open & 14 cm/sec sluiten

A2b/ Berner GA203 - 750 N - poort max. 12 m² - Snelheid ca. 22 cm/sec open & 14 cm/sec sluiten
De allrounder GA203 beschikt over talrijke comfortfuncties en is daarmee een echt unicum voor de vakhandel. Het toepassingsgebied ligt vooral in de particuliere sector. Deze hoogwaardige kwaliteitsaandrijving verzameld alle innovatieve functies en voordelen in zich: Snel-open-functie, praktische gedeeltelijke opening instelbaar, spaarzame en felle LED-verlichting met economische stroombesparing. In de stand-by functie is het verbruik slechts 0,5 Watt.
Zijn maximale trek- en drukkracht van 750 N opent deurafmetingen tot maximaal 12 m² moeiteloos en zijn optimale veiligheidsfuncties onderstrepen de unieke gebruiksvriendelijkheid.

A3a/ Berner GA301 - 850 N - poort max. 12 m² en 5500 mm breedte - Snelheid ca. 22 cm/sec open & 14 cm/sec sluiten

A4a/ Berner GA401 - 1200 N - poort max. 15 m² en 5500 mm breedte - Snelheid ca. 22 cm/sec open & 14 cm/sec sluiten

A4b/ Berner GA403 - 1000 N - poort max. 15 m² en 5500 mm breedte - Snelheid ca. 22 cm/sec open & 14 cm/sec sluiten
Met 1000 N maximale trek- en drukkracht is de GA403 het krachtpakket onder de Berner garagedeur aandrijvingen. Hij is geschikt voor deurafmetingen tot maximaal 15 m² en opent eenvoudig en betrouwbaar bijzonder grote en zware deuren. De GA403 wordt bij particuliere parkeergarages met maximaal 25 parkeerplaatsen toegepast. De geïntegreerde rood verkeerslichtfunctie evenals de optionele groenverkeerslichtaansluiting zorgen dat hij bijzonder functioneel en veilig is.
Als extra van de nieuwe aandrijvingsgeneratie verzameld deze aandrijving ook alle innovatieve functies zoals: Snel-open-functie, spaarzame en felle LED verlichting, economische stroombesparing. In de stand-by functie is het verbruik slechts 0,5 Watt met verder de bekende Basis en bijzondere mogelijkheden.

A5a/ Berner GA501 - 1200 N - poort max. 15 m² en 5500 mm breedte - Snelheid ca. 22 cm/sec open & 14 cm/sec sluiten
  geschikt tot max. 75 parkeerplaatsen - voor parkeergarages



De intelligente uitschakel automaat zorgt voor de veiligheid van grote en kleine gebruikers en beschermt uiteraard ook uw auto
tegen ongewenste schade. Bij hindernissen stopt de deur direct en beweegt daarna kort in de tegengestelde richting. Inklemmen is uitgesloten. De uitschakel automaat controleert zichzelf en stelt zich eventueel opnieuw in - en is uiteraard TÜV-gekeurd en volledig gecertificeerd.

De snel-open functie (vanaf model 201-03) zorgt ervoor dat uw garagedeur beduidend sneller opent als deuren met de gebruikelijke aandrijvingen.
Verkort zo onnodige wachttijd voor uzelf en andere autobestuurders: de verblijfsduur op drukke straten wordt duidelijk verminderd en de verkeersveiligheid voor alle betrokkenen neemt toe. U kunt uw garage snel binnenrijden en het verkeer stroomt weer door.
Comfort voor elke dag, dankzij de snel-open functie.

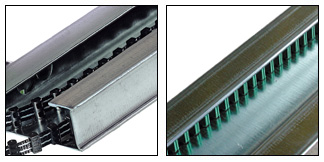

A6/ Looprails SG (kogel- of blokriem) en SZ (tandriem)
De 3 cm vlakke rail is dankzij een unieke profilering zeer stijf en heeft ook bij bijzonder lange rails maar één enkele ophanging nodig. De rail onderscheidt
zich door een bijzonder geluidsarme loop en is bovendien absoluut onderhoudsvrij. In de uitvoering met tandband voldoet de rail aan alle eisen voor de
particuliere sector. De tandriem variant is vooral bij erg zware deuren en particuliere parkeerkelders de juiste keuze.

De geïntegreerde Berner opschuif-vergrendeling biedt de grootst mogelijke beveiliging tegen inbrekers en garandeert daarmee een optimale veiligheid.

A7a/ SG-K = K-rail kogelriem, totale lengte 3175 mm, bewegingsslag 2475 mm, lengte verpakking 3060 mm
A7b/ SG-M = M-rail kogelriem, totale lengte 3425 mm, bewegingsslag 2725 mm, lengte verpakking 3310 mm
A7c/ SG-L = L-rail kogelriem, totale lengte 4100 mm, bewegingsslag 3400 mm, lengte verpakking 4010 mm

A7d/ SZ-K = K-rail tandriem, totale lengte 3175 mm, bewegingsslag 2475 mm, lengte verpakking 3060 mm
A7e/ SZ-M = M-rail tandriem, totale lengte 3425 mm, bewegingsslag 2725 mm, lengte verpakking 3310 mm
A7f/ SZ-L = L-rail tandriem, totale lengte 4100 mm, bewegingsslag 3400 mm, lengte verpakking 4010 mm

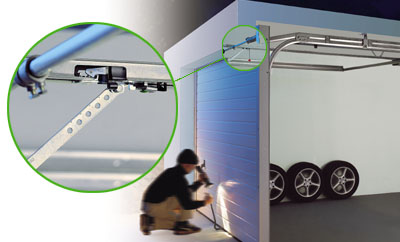

A7/ Geïntegreerde inbraakwerende optilbeveiliging met belastingvoordeel
Deze extra inbraakbeveiliging kan u (voorlopig nog) een belastingvoordeel opleveren tot 150 €  (in België),maar is afhankelijk van type poortopener > meer info > zie website FOB > volg ook link onder hoofdstuk informatie op deze website.

Inbraakbeveiliging door mechanische opschuif vergrendeling Bij het sluiten van de deur vergrendelt de opschuif vergrendelinging de aanslag in de geleiderail.
Dit is de meest effectieve beveiliging tegen opentillen. Deze mechanische opschuif vergrendeling werkt altijd.  Ook zonder stroom! Daarom kunt u bijv. in
de vakantietijd rustig de stekker uit het stopcontact trekken. De gepatenteerde opschuif-vergrendeling is in de rail geïntegreerd, al voor-gemonteerd en biedt u
de best mogelijk inbraakbeveiliging.

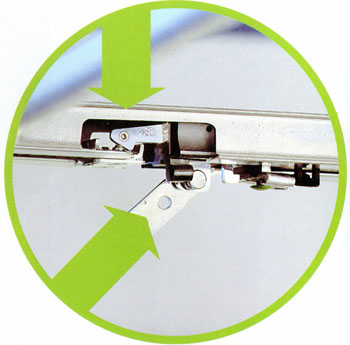

Detail van geïntegreerde optilbeveiliging in de looprail d.w.z. een extra mechanische verankering wanneer uw garagedeur gesloten is.

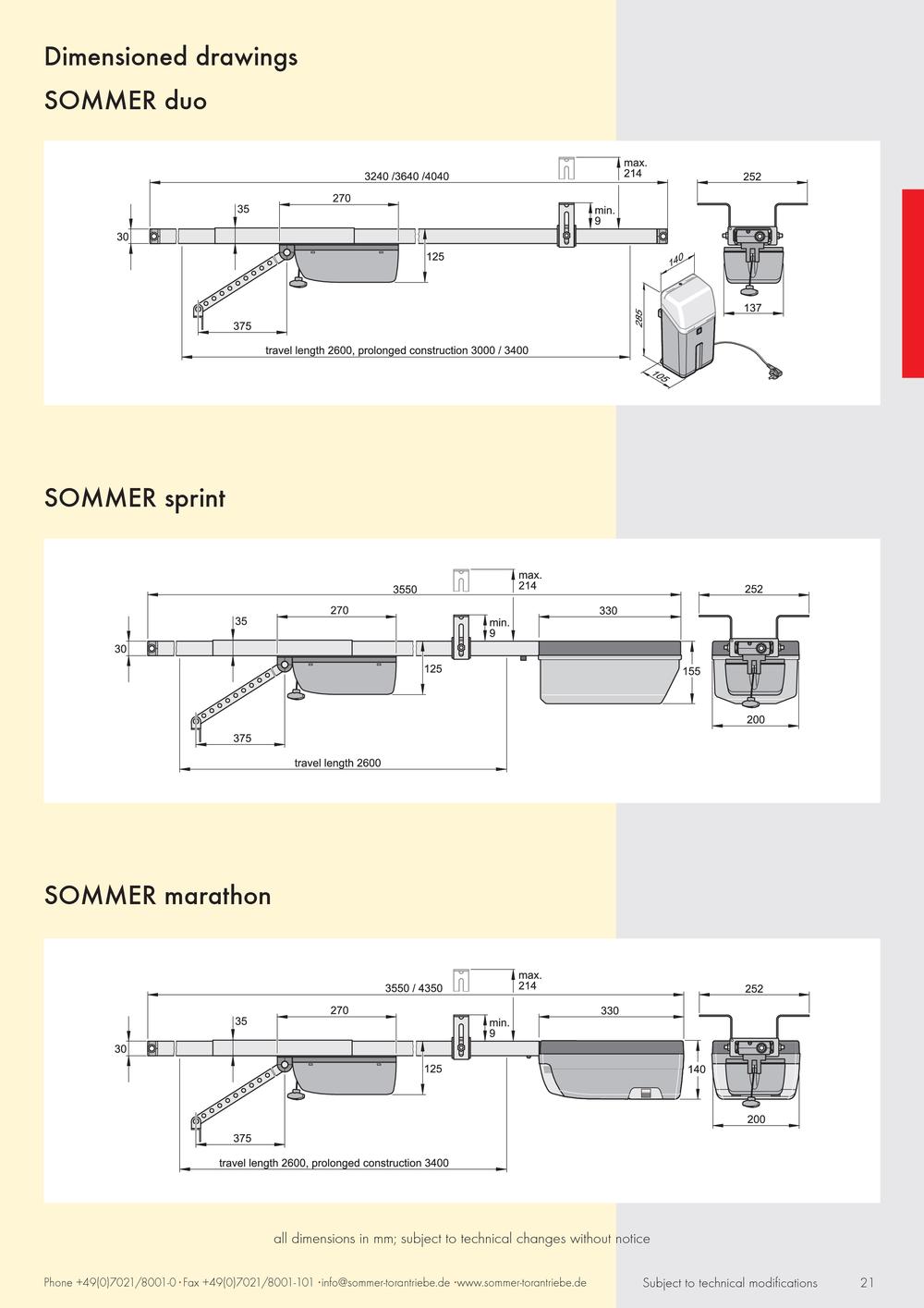

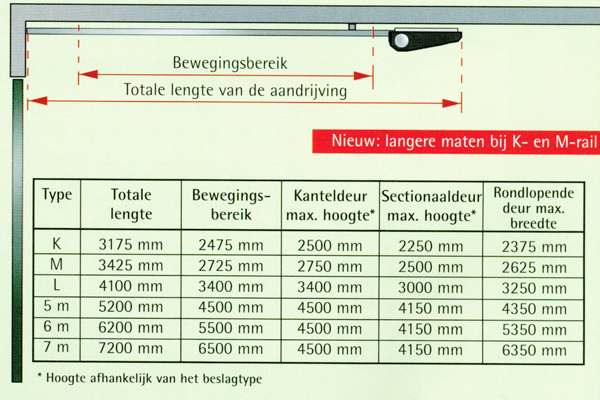

A8/ Inbouwgegevens poort-openers



A9/ Handzenders, codeklavieren, signalisatie

BERNER

Handzender BHS140

Handzender BHS110

Handzender BHS153

Handzender BDS120 + BHS121 + SET

Handzender BDS140 + SET

Handzender BDS150 + SET

Autozender BHS211 + BHS221

Codeklavier BHS591

Codeklavier CTR1B

Sleutelcontact opbouw SLU23/2

Sleutelcontact inbouw SLU24/2

Vingerscan FFL12

Fotocellen EL101

Fotocellen EL301

Fotocellen EWLS AP4

Waarschuwingslicht Geel BL RB 230V

Waarschuwingslicht Oranje SLK-L 24V

Noodontkoppeling NET ingebouwd in poortsectie



SOMMER (Made in Germany)





A/ Garagepoortaandrijvingen voor kantelpoorten, sectionaal-poorten, schuifpoorten, dubbele draaideuren, enz.

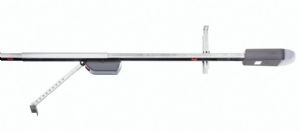

A1/ SOMMER SPRINTLINE / SPEEDLINE

A1a/ Sommer Sprintline 550 N, snelheid 16 cm/sec, max loopweg 2550 mm, max breedte 3000 mm



A1b/ Sommer Sprintline 800 N, snelheid 14 cm/sec, max loopweg 2550 mm, max breedte 6000 mm



A1c/ Sommer Speedline 550 N, snelheid 24 cm/sec ,max loopweg 2550 mm, max breedte 3000 mm



Aandrijfsysteem: onderhoudsvriendelijk, bijzonder geruisloos en krachtig: meerijdende motor beweegt voort langs de, tussen veren opgespannen, ketting.
De automatische krachtregeling: corrigeert zichzelf gedurende de hele levensduur.  Indien de deur tijdens het sluiten een hindernis "voelt", reageert de uiterst gevoelige microprocessorgestuurde elektronica onmiddellijk: de deur stopt en gaat 10 cm terug open.

Sturing: moderne microprocessorsturing met DPS krachtregelsysteem, die servicevriendelijk inplugbaar is. Aansluiting voor fotocellen, knipperlamp en voeding voor accessoires (24Vdc/0,1A). Automatisch sluiten 60 sec., tijd instelbaar met Torminal van 2 tot 255 sec.
Noodontgrendeling: standaard voorhanden; voor een noodontgrendeling van buiten is een ontgrendelingskabel (optie) of slot nodig.
Motorbeveiliging: door stroommeting en temperatuurcontrole. Storingsvrije FM 868 Mhz, geheugen voor 128 zenders.



A2 / SOMMER DUO VISION



A2a/ Sommer Duo Vision 500 N, snelheid 15 cm/sec, max breedte 3500 mm



A2b/ Sommer Duo Vision 650 N, snelheid 18 cm/sec, max breedte 5000 mm



A2c/ Sommer Duo Vision 800 N, snelheid 13 cm/sec, max breedte  6000 mm



A2d/ Sommer Duo Rapido 650 N, snelheid 24 cm/sec, max breedte  5000 mm



A2e/ Verzinkte motorrail inclusief ketting en kabel, loopweg 2600 mm



A2f/ Verzinkte motorrail inclusief ketting en kabel, loopweg 3000 mm



A2g/ Verzinkte motorrail inclusief ketting en kabel, loopweg 3400 mm



Voordelen: beperkte inbouwruimte, tijdrovende plaatsing van stopcontact aan het plafond is overbodig, wandmontage van de besturing maakt dat deze gemakkelijk bereikbaar is voor het aansluiten van accessoires en aanleren van handzenders., mogelijk groter zendbereik aangezien de radiogolven niet gehinderd worden door het betonijzer in het plafond.



Aandrijfsysteem: onderhoudsvriendelijk, bijzonder geruisloos en krachtig: meerijdende motor beweegt voort langs de, tussen veren opgespannen, ketting.
De automatische krachtregeling: corrigeert zichzelf gedurende de hele levensduur.  Indien de deur tijdens het sluiten een hindernis "voelt", reageert de uiterst gevoelige microprocessorgestuurde elektronica onmiddellijk: de deur stopt en gaat 10 cm terug open.

Sturing: moderne microprocessorsturing met DPS krachtregelsysteem, die servicevriendelijk inplugbaar is. Aansluiting voor fotocellen, knipperlamp en voeding voor accessoires (24Vdc/0,1A). Automatisch sluiten 60 sec., tijd instelbaar met Torminal van 2 tot 255 sec.
Noodontgrendeling: standaard voorhanden; voor een noodontgrendeling van buiten is een ontgrendelingskabel (optie) of slot nodig.
Motorbeveiliging: door stroommeting en temperatuurcontrole. Storingsvrije FM 868 Mhz, geheugen voor 128 zenders.

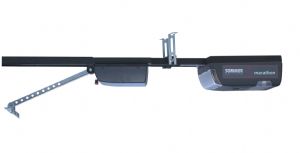

A3 / SOMMER MARATHON



A3a/ SOMMER MARATHON 550 SL, 550 N, snelheid 18 cm/sec, max breedte 4000 mm



A3b/ SOMMER MARATHON 800 SL, 800 N, snelheid 13 cm/sec, max breedte 6000 mm



A3c/ SOMMER MARATHON 1100 SL, 1100 N, snelheid 13 cm/sec, max breedte 8000 mm



A3d/ SOMMER MARATHON 800 TIGA SL, 800 N, snelheid 13 cm/sec, max breedte 6000 mm

 Aandrijfeenheid met besturing voor verkeerslichten, RAL-keuring klasse 3 (> 50 parkeerplaatsen)



A3e/ SOMMER MARATHON 800 TIGA SLX, 800 N, snelheid 13 cm/sec, max breedte 6000 mm

 Aandrijfeenheid met besturing voor verkeerslichten, RAL-keuring klasse 3 (> 50 parkeerplaatsen)

 Besturing en verkeerslichtsturing in aparte behuizing, aansluitingen vanop de begane grond, stuurkast met hoofdschakelaar



A3f/ Gepoedercoate looprail incl. ketting, loopweg 2600 mm

A3g/ Gepoedercoate looprail incl. ketting, loopweg 3400 mm

A3h/ Gepoedercoate looprail Marathon met service opening



Technische specificaties:

Max. hoogte deur:in de standaarduitvoering 2,60 meter voor kanteldeuren en 2,35 meter voor sectionale deuren. Kan verlengd worden met 1,60 meter.
Aandrijfsysteem: onderhoudsvriendelijk, bijzonder geruisloos en krachtig: de motor beweegt voort langs de, tussen veren opgespannen, ketting.
De automatische krachtregeling:corrigeert zichzelf gedurende de hele levensduur.  Indien de deur tijdens het sluiten een hindernis "voelt", reageert de uiterst gevoelige microprocessorgestuurde elektronica onmiddellijk: de deur stopt en gaat 10 cm terug open.
Duw- en trekkracht: 800 N (80 kg) die door het principe van de directe aandrijving beschikbaar is aan de duwstang.
Sturing:moderne microprocessorsturing met DPS krachtregelsysteem, die servicevriendelijk inplugbaar is. Aansluiting voor fotocellen, knipperlamp en voeding voor accessoires (24Vdc/0,1A). Automatisch sluiten 60 sec., tijd instelbaar met Torminal van 2 tot 255 sec.
Noodontgrendeling: standaard voorhanden; voor een noodontgrendeling van buiten is een ontgrendelingskabel (optie) of slot nodig.

Motorbeveiliging:door stroommeting en temperatuurcontrole.




















APERTO (Made in Germany)

APERTO vanaf 1993 t.e.m. 2001

Aperto 1000-Aperto1000 - zendfrequentie 40,85 mhz - 550 N - loopweg 2550 mm

Aperto 1000S-Aperto1000S - zendfrequentie 40,85 mhz - 550 N - loopweg 2550 mm

Aperto 1500S-Aperto1500S - zendfrequentie 40,85 mhz - 550 N - loopweg 3050 mm met connector

Aperto 2000S-Aperto2000S - zendfrequentie 40,85 mhz - 800 N - loopweg 2550 mm met connector

Aperto 3000S-Aperto3000S - zendfrequentie 40,85 mhz - 800 N - loopweg 3050 mm met connector



APERTO vanaf 2001

Aperto S - Aperto868S - zendfrequentie 868 mhz -  550 N - loopweg 2550 mm - geen softloop - krachtinstelling met potentiometer - te bedienen met zenders en/of drukknop + voeding voor accessoires + voeding knipperlicht + aansluiting voor (optische) beveiliging

Aperto L - Aperto868L - zendfrequentie 868 mhz-  550 N - loopweg 2550 mm zonder connector voor aansluiting accessoires - met softloop - met elektronische krachtinstelling- te bedienen met zenders en/of drukknop + voeding voor accessoires + voeding knipperlicht + aansluiting voor (optische) beveiliging

Aperto LX - Aperto868LX - zendfrequentie 868 mhz-  550 N - loopweg 2550 mm zonder connector voor aansluiting accessoires - met softloop -  - met elektronische krachtinstelling - te bedienen met zenders en/of drukknop + voeding voor accessoires + voeding knipperlicht + aansluiting voor (optische) beveiliging
